Πώς να φτιάξετε μια μπαταρία lipo;

The Power Heart of Drones: Αποκαλύπτοντας την τέχνη πίσω από τα πακέτα μπαταριών πολυμερών λιθίου

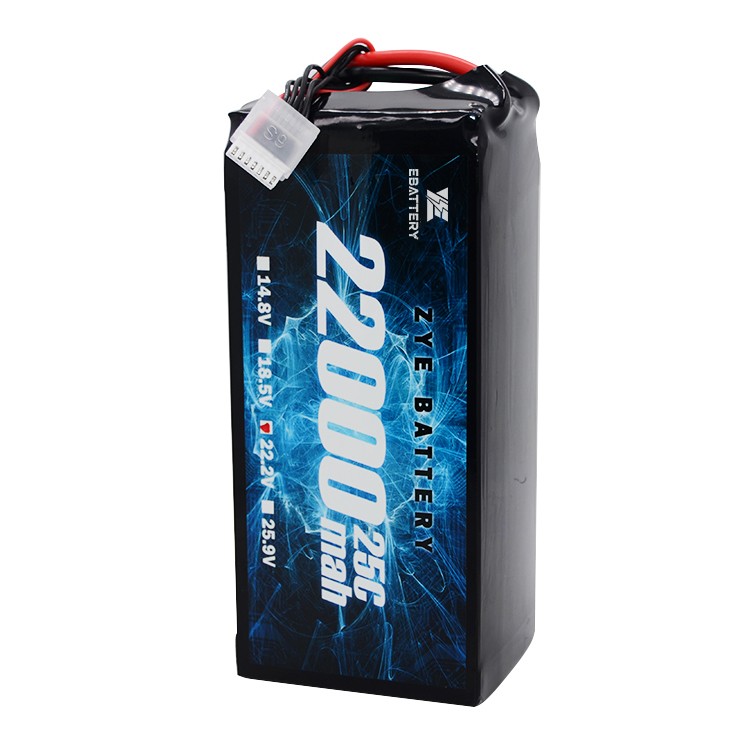

Συναρμολόγηση αμπαταρία droneΤο πακέτο είναι μια δεξιότητα γεμάτη προκλήσεις και ανταμοιβές. Όχι μόνο σας επιτρέπει να προσαρμόσετε πλήρως την αντοχή και τη δύναμη, αλλά παρέχει επίσης βαθιά γνώση του ενεργειακού πυρήνα του drone. Ωστόσο, αυτό απέχει πολύ από ένα απλό παιχνίδι συγκόλλησης—είναι μια ακριβής τέχνη που εξισορροπεί τις ηλεκτρονικές γνώσεις, τη χειρωνακτική επιδεξιότητα και την επίγνωση της ασφάλειας. Αυτό το άρθρο θα σας καθοδηγήσει συστηματικά στον κόσμο της κατασκευής μπαταριών LiPo drone.

I. Βασικές αρχές: Γιατί σειρές και παράλληλες συνδέσεις;

Πριν βουτήξετε μέσα, κατανοήστε τη θεμελιώδη ηλεκτρική αρχιτεκτονική των πακέτων μπαταριών. Πετυχαίνουμε διαφορετικούς στόχους με δύο μεθόδους:

Σύνδεση σειράς: Αυξάνει την τάση

Μέθοδος: Συνδέστε τον θετικό ακροδέκτη ενός κελιού στον αρνητικό ακροδέκτη του επόμενου κελιού.

Αποτέλεσμα: Η τάση αυξάνεται ενώ η χωρητικότητα παραμένει αμετάβλητη.

Εφαρμογή Drone: Η υψηλότερη τάση στο σύστημα ισχύος μειώνει την κατανάλωση ρεύματος σε ισοδύναμη ισχύ εξόδου, βελτιώνοντας την απόδοση και παρέχοντας ταχύτερη απόκριση ισχύος. Οι κοινές μπαταρίες 3S παρέχουν περίπου 11,1 V, ενώ οι μπαταρίες 6S παρέχουν περίπου 22,2 V.

Παράλληλη σύνδεση: Αύξηση χωρητικότητας

Μέθοδος: Συνδέστε τους θετικούς ακροδέκτες όλων των κυψελών μαζί και τους αρνητικούς ακροδέκτες μαζί.

Αποτέλεσμα: Η χωρητικότητα αυξάνεται ενώ η τάση παραμένει αμετάβλητη.

Εφαρμογή Drone: Παρατείνει άμεσα τη διάρκεια πτήσης. Για παράδειγμα, ο παραλληλισμός δύο κυψελών 2000 mAh αποδίδει συνολική χωρητικότητα 4000 mAh, ενώ διατηρείται η τάση ενός μόνο στοιχείου.

Οι περισσότερες μπαταρίες drone χρησιμοποιούν μια «σειρά-παράλληλη» δομή.

Παράδειγμα: Το "6S2P" αποτελείται από 6 ομάδες κυψελών συνδεδεμένες σε σειρά για υψηλή τάση, με κάθε ομάδα να περιλαμβάνει 2 κελιά συνδεδεμένα παράλληλα για αυξημένη χωρητικότητα.

II. Τέσσερα βασικά στοιχεία των πακέτων μπαταριών

Κύτταρα: Η ποιότητα είναι θεμελιώδης. Να επιλέγετε πάντα κυψέλες ισχύος από αξιόπιστες μάρκες με σταθερές προδιαγραφές.

Η συνέπεια είναι η σωτηρία της συναρμολόγησης του πακέτου, που περιλαμβάνει χωρητικότητα, εσωτερική αντίσταση και ρυθμό αυτοεκφόρτισης. Προτιμώνται νέα κύτταρα από την ίδια παρτίδα παραγωγής.

Νίκελ Δεσμοί: Οι «αγώγιμες γέφυρες» μεταξύ των κυττάρων. Επιλέξτε το κατάλληλο υλικό, πλάτος και πάχος με βάση το μέγιστο συνεχές ρεύμα της μπαταρίας. Η ανεπαρκής επιφάνεια διατομής προκαλεί υπερθέρμανση και ενέχει κινδύνους για την ασφάλεια.

Σύστημα διαχείρισης μπαταριών (BMS): Ο «έξυπνος εγκέφαλος» της μπαταρίας.

Στέγαση και καλωδίωση:

Καλώδια: Τα κύρια καλώδια εκκένωσης (π.χ. συνδετήρες XT60, XT90) πρέπει να είναι αρκετά στιβαρά (π.χ. καλώδιο σιλικόνης 12AWG) για να χειρίζονται υψηλά ρεύματα.

Balancing Head: Χρησιμοποιείται για σύνδεση στο BMS ή στο φορτιστή εξισορρόπησης. πρέπει να αντιστοιχεί στον αριθμό των κελιών (S).

Περίβλημα: Ο θερμοσυστελλόμενος σωλήνας ή το άκαμπτο περίβλημα παρέχει μόνωση, προστασία από την υγρασία και φυσική θωράκιση.

III. Πρακτικά βήματα: Δημιουργία ολοκληρωμένου συστήματος από την αρχή

Παρασκευή:

Απαραίτητα εργαλεία: Σημείο συγκόλλησης, πολύμετρο, ανθεκτικά στη θερμότητα γάντια, προστατευτικά γυαλιά.

Περιβάλλον εργασίας: Καλά αεριζόμενος χώρος χωρίς εύφλεκτα υλικά. επιφάνεια εργασίας καλυμμένη με αντιστατικό χαλάκι.

Βήμα 1: Ταξινόμηση και δοκιμή

Ελέγξτε και ταξινομήστε όλα τα κύτταρα χρησιμοποιώντας έναν ελεγκτή χωρητικότητας και έναν μετρητή εσωτερικής αντίστασης. Βεβαιωθείτε ότι οι παράμετροι των κελιών σε κάθε παράλληλη ή σειριακή ομάδα είναι όσο το δυνατόν συνεπείς. Αυτό αποτελεί τη βάση για αποτελεσματική εξισορρόπηση BMS αργότερα.

Βήμα 2: Σχεδιασμός και Διάταξη

Σχεδιάστε τη διάταξη της φυσικής κυψέλης με βάση τη διαμόρφωση του στόχου σας. Απομονώστε τις κυψέλες με μονωτικά διαχωριστικά για την αποφυγή βραχυκυκλωμάτων.

Βήμα 3: Σημειακές συνδέσεις συγκόλλησης

Παράλληλη ομαδική συγκόλληση: Αρχικά, συγκολλήστε τις κυψέλες που πρόκειται να συνδεθούν παράλληλα χρησιμοποιώντας λωρίδες νικελίου. Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής και έχει χαμηλή αντίσταση.

Σύνδεση σειράς: Αντιμετωπίστε τις παράλληλες ομάδες ως ενιαία μονάδα. Στη συνέχεια, συνδέστε τα σε σειρά χρησιμοποιώντας λωρίδες νικελίου, συνδέοντας θετικούς και αρνητικούς ακροδέκτες για να σχηματίσουν πλήρεις "χορδές κυψέλης".

Συγκόλληση Κύριων Γραμμών Δειγματοληψίας: Συγκολλήστε τα καλώδια της κορδέλας δειγματοληψίας τάσης BMS στους θετικούς και αρνητικούς ακροδέκτες κάθε συμβολοσειράς κυψέλης.

Βήμα 4: Εγκατάσταση BMS και τελική συγκόλληση

Ασφαλίστε το BMS στην καθορισμένη θέση.

Πρώτα, εισάγετε το καλώδιο της κορδέλας δειγματοληψίας στο BMS. Χρησιμοποιήστε ένα πολύμετρο για να επαληθεύσετε τη σωστή τάση για κάθε συμβολοσειρά κυψέλης.

Μετά την επιβεβαίωση, συγκολλήστε τους θετικούς (P+) και αρνητικούς (P-) ακροδέκτες του κύριου καλωδίου εκφόρτισης στις αντίστοιχες θύρες του BMS.

Βήμα 5: Μόνωση και ενθυλάκωση

Τυλίξτε το συγκρότημα κυψέλης με μονωτικά υλικά όπως χαρτί κραφτ ή εποξειδική σανίδα για να αποτρέψετε εσωτερικά βραχυκυκλώματα.

Σύρετε τη σωλήνωση θερμοσυρρίκνωσης πάνω από τη διάταξη και θερμάντε την ομοιόμορφα με ένα πιστόλι θερμότητας για να σχηματίσετε μια σφιχτή σφράγιση γύρω από τη μπαταρία.

Τοποθετήστε τη φίσα εξισορρόπησης και τη φίσα κύριας εκκένωσης.

Βήμα 6: Αρχική ενεργοποίηση και δοκιμή

Συνδέστε τη συναρμολογημένη μπαταρία σε έναν φορτιστή εξισορρόπησης και εκτελέστε την πρώτη φόρτιση με χαμηλό ρεύμα (π.χ. 0,5 C).

Παρακολουθήστε συνεχώς την τάση κάθε στοιχείου για να επαληθεύσετε τη σωστή λειτουργία εξισορρόπησης BMS.

Αφού ολοκληρωθεί η φόρτιση, αφήστε τη συσκευασία να ξεκουραστεί για αρκετές ώρες. Ελέγξτε ξανά τις τάσεις για να επιβεβαιώσετε ότι δεν υπάρχουν μη φυσιολογικές πτώσεις τάσης.

IV. Οδηγίες Ασφαλείας

Να φοράτε πάντα προστατευτικά γυαλιά: Προστατεύετε τα μάτια σας από τόξα ή εκρήξεις που προκαλούνται από τυχαία βραχυκυκλώματα κατά τη διάρκεια οποιασδήποτε λειτουργίας.

Αποτρέψτε τα σωματικά τρυπήματα: Χειριστείτε τα κύτταρα με εξαιρετική προσοχή, σαν να ήταν ωάρια.

Χρησιμοποιήστε αντιεκρηκτικές σακούλες: Οι αρχικές δοκιμές και η φόρτιση πρέπει να διεξάγονται μέσα σε αντιεκρηκτικές σακούλες.

Μόνωση εργαλείων: Βεβαιωθείτε ότι όλες οι μεταλλικές λαβές εργαλείων είναι μονωμένες για να αποτρέψετε την ταυτόχρονη επαφή με θετικούς και αρνητικούς ακροδέκτες.

V. Μελλοντικές τάσεις: Οδηγίες αναβάθμισης για πακέτα μπαταριών LiPo

Τη στιγμή,drone LiPo μπαταρίαΟι συσκευασίες εξελίσσονται προς «υψηλή ενεργειακή πυκνότητα + έξυπνη λειτουργικότητα»: Ημι-στερεά κύτταρα LiPo έχουν επιτύχει ενεργειακές πυκνότητες 400 Wh/kg (αύξηση 50% σε σχέση με τα παραδοσιακά κύτταρα), επιτρέποντας μελλοντική «διπλάσια αντοχή στο ίδιο βάρος». Τα έξυπνα συστήματα BMS θα ενσωματώνουν ειδοποιήσεις θερμοκρασίας και παρακολούθηση της υγείας των κυττάρων, παρέχοντας ανατροφοδότηση σε πραγματικό χρόνο για την κατάσταση της μπαταρίας μέσω εφαρμογών για τον περαιτέρω μετριασμό των κινδύνων για την ασφάλεια.
